قالب سازی صنعتی

؛ قلب تپنده تولید انبوه در صنعت مدرن

مقدمه

اگر به اطراف خود نگاه کنید، تقریباً هر محصولی که می‌بینید — از درب بطری آب معدنی و بدنه موبایل گرفته تا سپر خودرو و قطعات لوازم خانگی — روزی درون یک قالب صنعتی شکل گرفته است.

قالب‌سازی صنعتی

را می‌توان به‌جرأت «مادر صنایع تولیدی» نامید؛ صنعتی که بدون آن، تولید انبوه، دقیق و اقتصادی محصولات عملاً غیرممکن بود.

در این مقاله جامع، با مفهوم قالب‌سازی صنعتی، انواع قالب‌ها، مراحل طراحی و ساخت، ماشین‌آلات مورد استفاده، جنس قالب‌ها، کاربردها در صنایع مختلف و آینده این صنعت آشنا می‌شوید.

قالب‌سازی صنعتی چیست؟

قالب‌سازی صنعتی (Industrial Mold Making) به فرآیند طراحی، مهندسی و ساخت ابزارهایی گفته می‌شود که برای شکل‌دهی مواد خام — مانند پلاستیک، فلز، لاستیک، شیشه و کامپوزیت — به کار می‌روند.

قالب در واقع یک «حفره منفی» از قطعه نهایی است؛ ماده مذاب یا نرم‌شده وارد این حفره می‌شود، شکل آن را به خود می‌گیرد و پس از سرد شدن یا سخت شدن، به‌صورت قطعه‌ای آماده از قالب خارج می‌شود.

چرا قالب‌سازی اهمیت دارد؟

✅تولید انبوه: ساخت هزاران و حتی میلیون‌ها قطعه یکسان با یک قالب
✅دقت بالا: تلرانس‌های ابعادی در حد صدم میلی‌متر
✅کاهش هزینه تمام‌شده: با افزایش تیراژ، هزینه هر قطعه به شدت کاهش می‌یابد
✅سرعت تولید: سیکل‌های تولید چند ثانیه‌ای در قالب‌های تزریق
✅کیفیت یکنواخت: تمام قطعات تولیدی کاملاً مشابه هم هستند

🖼️ تصویر پیشنهادی: دو نیمه یک قالب تزریق پلاستیک باز شده
Alt: ساختار داخلی قالب تزریق پلاستیک صنعتی

انواع قالب‌های صنعتی

۱. قالب تزریق پلاستیک (Injection Mold)

پرکاربردترین نوع قالب در جهان. در این روش، گرانول‌های پلاستیک ذوب شده و با فشار بالا به داخل حفره قالب تزریق می‌شوند. محصولاتی مانند قطعات خودرو، لوازم خانگی، اسباب‌بازی، تجهیزات پزشکی و ظروف پلاستیکی با این روش تولید می‌شوند.

اجزای اصلی قالب تزریق:

کویته (Cavity) — نیمه ثابت قالب
کور (Core) — نیمه متحرک قالب
سیستم راهگاه (Runner System)
سیستم پران (Ejector System)
کانال‌های خنک‌کاری
اسپرو بوش و رینگ لوکیت

۲. قالب دایکاست (Die Casting Mold)

برای ریخته‌گری تحت فشار فلزات غیرآهنی مانند آلومینیوم، روی و منیزیم استفاده می‌شود. قطعاتی مثل بلوک سیلندر، بدنه گیربکس، دستگیره‌ها و قطعات الکترونیکی با این قالب‌ها تولید می‌شوند. قالب‌های دایکاست به دلیل تماس با فلز مذاب، از فولادهای گرم‌کار مقاوم مانند H13 ساخته می‌شوند.

۳. قالب پرس و برش (Stamping & Press Die)

این قالب‌ها برای شکل‌دهی ورق‌های فلزی به کار می‌روند و شامل انواع زیر هستند:

نوع قالب	عملکرد
قالب برش (Blanking)	جدا کردن قطعه از ورق
قالب خم (Bending)	ایجاد زاویه و خم در ورق
قالب کشش (Deep Drawing)	تولید قطعات عمیق مثل سینک و بدنه خودرو
قالب پروگرسیو (Progressive)	انجام چند عملیات پشت‌سرهم در یک قالب
قالب ترانسفر (Transfer)	جابه‌جایی قطعه بین ایستگاه‌های مختلف

۴. قالب بادی (Blow Mold)

برای تولید محصولات توخالی مانند بطری‌های PET، گالن، مخازن سوخت و اسباب‌بازی‌های توخالی استفاده می‌شود. در این روش، پریفرم یا پاریسون داغ داخل قالب قرار گرفته و با فشار هوا به دیواره‌های قالب چسبانده می‌شود.

۵. قالب ترموفرمینگ / وکیوم فرمینگ

ورق پلاستیکی گرم شده روی قالب کشیده شده و با خلأ یا فشار شکل می‌گیرد. کاربرد: ظروف یکبارمصرف، بسته‌بندی بلیستر، پنل‌های داخلی خودرو و بدنه یخچال.

۶. قالب لاستیک (Rubber Mold)

برای تولید قطعات لاستیکی مانند اورینگ، واشر، ضربه‌گیر و قطعات لاستیکی خودرو با روش‌های پرس حرارتی و تزریق لاستیک.

۷. قالب فورج (Forging Die)

برای آهنگری و شکل‌دهی فلزات داغ تحت ضربه یا فشار؛ مانند تولید شاتون، میل‌لنگ و ابزارآلات.

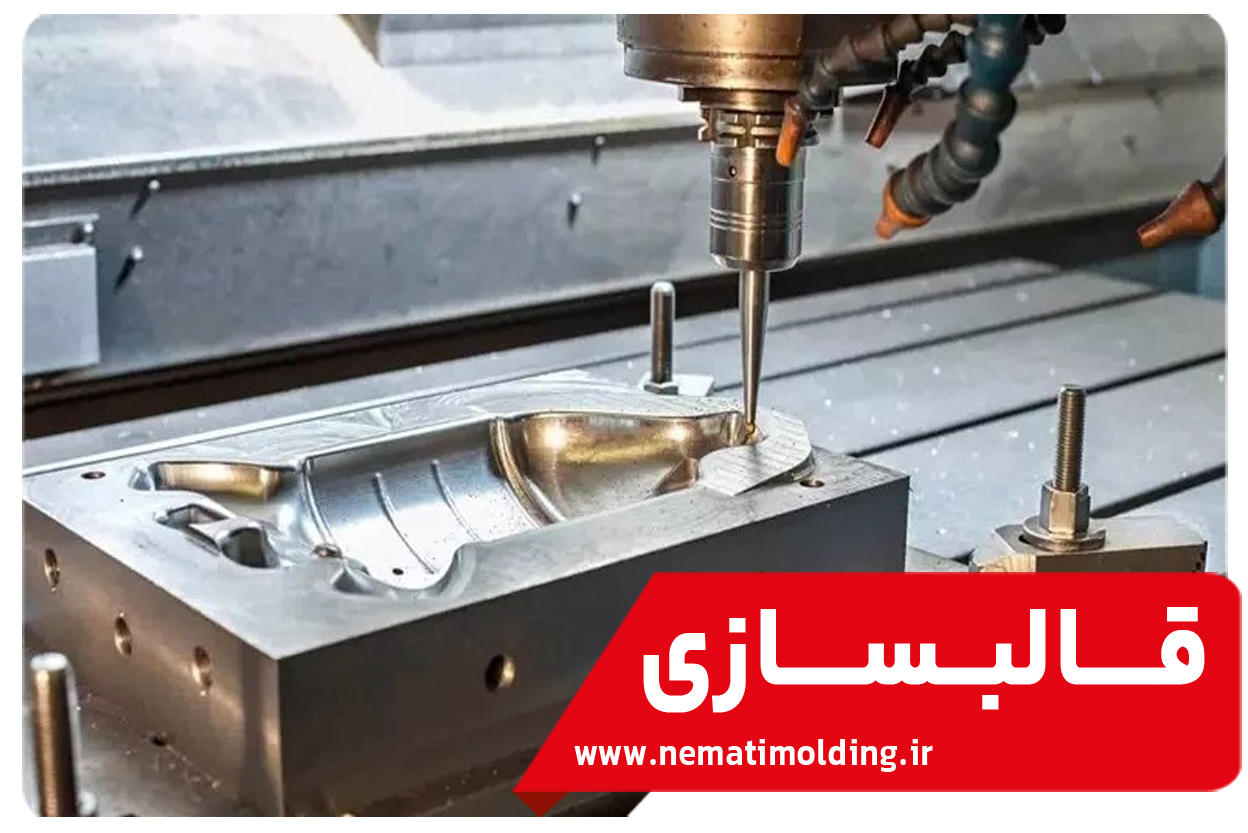

🖼️ تصویر پیشنهادی: دستگاه CNC در حال ماشین‌کاری قالب فولادی
Alt: ماشین‌کاری CNC قالب صنعتی فولادی

مراحل طراحی و ساخت قالب صنعتی

مرحله ۱: دریافت نمونه یا نقشه قطعه

فرآیند با دریافت نقشه فنی، فایل سه‌بعدی (CAD) یا نمونه فیزیکی قطعه آغاز می‌شود. در صورت وجود نمونه فیزیکی، از اسکنر سه‌بعدی برای مهندسی معکوس استفاده می‌شود.

مرحله ۲: امکان‌سنجی و مشاوره فنی

کارشناسان بررسی می‌کنند که آیا قطعه قابل قالب‌گیری است؟ چه تغییراتی در طراحی لازم است؟ (مانند شیب خروج، ضخامت یکنواخت دیواره، محل خط جدایش و…)

مرحله ۳: طراحی قالب با نرم‌افزارهای تخصصی

طراحان با استفاده از نرم‌افزارهایی مانند:

SolidWorksو CATIA — طراحی سه‌بعدی
Siemens NXو PowerMill — طراحی و برنامه‌نویسی ماشین‌کاری
Moldflow— شبیه‌سازی جریان مذاب و آنالیز تزریق

نقشه کامل قالب شامل کویته، کور، سیستم راهگاه، خنک‌کاری و پران را طراحی می‌کنند. آنالیز Moldflow کمک می‌کند مشکلاتی مانند خط جوش، تاب‌برداشتگی و مکش قبل از ساخت شناسایی شوند.

مرحله ۴: انتخاب متریال قالب

بسته به تیراژ تولید، نوع ماده تزریقی و بودجه، جنس قالب انتخاب می‌شود (در بخش بعدی توضیح داده شده است).

مرحله ۵: ماشین‌کاری و ساخت

فرزکاری CNC:ایجاد فرم اصلی حفره‌ها
وایرکات (Wire EDM):برش‌های دقیق با سیم
اسپارک (EDM):ایجاد فرم‌های پیچیده و گوشه‌های تیز با الکترود
سنگ‌زنی (Grinding):دستیابی به صافی سطح و دقت ابعادی بالا
دریل و تپینگ:سوراخ‌کاری کانال‌های خنک‌کاری و پیچ‌ها

مرحله ۶: عملیات حرارتی و پوشش‌دهی

قطعات فولادی قالب برای افزایش سختی و عمر، تحت عملیات حرارتی (آبکاری، سخت‌کاری، تمپر) قرار می‌گیرند. پوشش‌هایی مانند نیتراسیون، کروم سخت و TiN نیز مقاومت سایشی را افزایش می‌دهند.

مرحله ۷: پولیش‌کاری

سطح حفره قالب بسته به نیاز محصول (شفاف، مات، براق یا بافت‌دار) پولیش یا اچینگ (Texture) می‌شود.

مرحله ۸: مونتاژ و تست قالب (Try-Out)

قالب مونتاژ شده و روی دستگاه نصب می‌شود. نمونه‌های اولیه تولید و از نظر ابعاد، ظاهر و عملکرد کنترل می‌شوند. در صورت نیاز، اصلاحات انجام شده و قالب برای تولید انبوه تأیید می‌شود.

🖼️ تصویر پیشنهادی: نمودار یا اینفوگرافیک مراحل ساخت قالب از طراحی تا تست
Alt: مراحل طراحی و ساخت قالب صنعتی

جنس و متریال قالب‌های صنعتی

انتخاب فولاد مناسب، مهم‌ترین عامل در عمر و کیفیت قالب است:

فولاد	استاندارد	کاربرد
1.2311 / 1.2312 (P20)	فولاد سردکار پیش‌سخت	قالب‌های تزریق پلاستیک با تیراژ متوسط
1.2344 (H13)	فولاد گرم‌کار	قالب دایکاست، فورج و اکستروژن
1.2379 (D2)	فولاد سردکار پرکربن	قالب‌های برش و پرس
1.2083 (420)	فولاد ضدزنگ	قالب قطعات پزشکی، اپتیکی و PVC
1.2738	فولاد پیش‌سخت با نیکل	قالب‌های بزرگ خودرویی
آلومینیوم 7075	آلیاژ سبک	قالب‌های نمونه‌سازی و تیراژ پایین
مس بریلیوم	آلیاژ رسانا	اینسرت‌های خنک‌کاری سریع

کاربرد قالب‌سازی در صنایع مختلف

🚗 صنعت خودروسازی

بزرگ‌ترین مشتری صنعت قالب‌سازی. سپر، داشبورد، چراغ، قطعات موتور، بدنه فلزی و صدها قطعه دیگر همگی با قالب تولید می‌شوند. یک خودرو به‌طور میانگین از بیش از ۱۰۰۰ قطعه قالب‌گیری‌شده تشکیل شده است.

🏠 لوازم خانگی

بدنه یخچال، ماشین لباسشویی، جاروبرقی، پنکه و تمام قطعات پلاستیکی و فلزی آنها.

💊 صنایع پزشکی

سرنگ، قطعات تجهیزات آزمایشگاهی، ایمپلنت‌ها — نیازمند قالب‌های فوق‌دقیق با فولاد ضدزنگ و اتاق تمیز.

📦 بسته‌بندی

درب بطری، ظروف مواد غذایی، بطری‌های PET با قالب‌های چند حفره‌ای پرسرعت (گاهی تا ۹۶ حفره!).

📱 الکترونیک

بدنه موبایل، کانکتورها، قاب لپ‌تاپ و قطعات ریز با دقت میکرونی.

🏗️ ساختمان

اتصالات لوله، پریز و کلید برق، پروفیل‌های PVC و قطعات تأسیساتی.

🖼️ تصویر پیشنهادی: کولاژی از محصولات مختلف تولیدشده با قالب (قطعات خودرو، بطری، لوازم خانگی)
Alt: کاربرد قالب سازی صنعتی در صنایع مختلف

عوامل مؤثر بر قیمت ساخت قالب

قیمت یک قالب صنعتی می‌تواند از چند ده میلیون تا چند میلیارد تومان متغیر باشد. مهم‌ترین عوامل:

ابعاد و وزن قالب— قالب سپر خودرو ممکن است بیش از ۲۰ تن وزن داشته باشد
پیچیدگی هندسی قطعه— وجود آندرکات، کشویی (Slider) و ماهیچه
تعداد حفره (Cavity)— قالب تک‌حفره یا چندحفره
جنس فولادو عملیات حرارتی
سیستم راهگاه— سرد یا گرم (Hot Runner)
تیراژ مورد انتظار— قالب یک میلیون ضرب با قالب ده هزار ضرب متفاوت است
کیفیت سطح— پولیش آینه‌ای یا تکسچر
دقت و تلرانس‌های مورد نیاز

💡 نکته مهم: هرگز فقط بر اساس قیمت قالب‌ساز انتخاب نکنید. یک قالب ارزان اما بی‌کیفیت، در تولید انبوه هزینه‌های سنگینی از توقف خط، ضایعات و تعمیرات به شما تحمیل می‌کند.

نگهداری قالب‌های صنعتی؛ راز عمر طولانی

قالب یک سرمایه گران‌قیمت است و نگهداری صحیح آن ضروری است:

🔧تمیزکاری منظم حفره‌ها و سطوح جدایش پس از هر دوره تولید
🔧روانکاری پین‌های راهنما، کشویی‌ها و سیستم پران
🔧بازرسی دوره‌ای برای شناسایی سایش، ترک و خوردگی
🔧ضدزنگ‌کاری قبل از انبارش طولانی‌مدت
🔧کنترل سیستم خنک‌کاری و رسوب‌زدایی کانال‌ها
🔧ثبت سوابق تعداد ضرب و تعمیرات هر قالب

فناوری‌های نوین در قالب‌سازی

صنعت قالب‌سازی با سرعت در حال تحول است:

🖨️ پرینت سه‌بعدی فلزی

ساخت اینسرت‌های قالب با کانال‌های خنک‌کاری کانفورمال (منطبق بر شکل قطعه) که زمان سیکل تولید را تا ۴۰٪ کاهش می‌دهد.

🤖 اتوماسیون و صنعت ۴.۰

سنسورهای هوشمند داخل قالب، فشار و دمای تزریق را لحظه‌به‌لحظه پایش کرده و کیفیت هر قطعه را تضمین می‌کنند.

💻 دوقلوی دیجیتال (Digital Twin)

شبیه‌سازی کامل رفتار قالب پیش از ساخت فیزیکی، که خطاها و هزینه‌های اصلاح را به حداقل می‌رساند.

⚡ ماشین‌کاری پرسرعت (HSM)

کاهش زمان ساخت و افزایش کیفیت سطح بدون نیاز به پولیش‌کاری سنگین.

🔬 قالب‌های میکرو

تولید قطعات میکرونی برای صنایع پزشکی و الکترونیک.

چگونه یک قالب‌ساز حرفه‌ای انتخاب کنیم؟

قبل از سفارش قالب، این موارد را بررسی کنید:

✔️ سابقه و نمونه‌کارهای مشابه پروژه شما
✔️ تجهیزات ماشین‌کاری (CNC، وایرکات، اسپارک)
✔️ توانایی طراحی و آنالیز نرم‌افزاری (Moldflow)
✔️ ارائه گارانتی و خدمات پس از فروش
✔️ تعهد به زمان‌بندی تحویل
✔️ شفافیت در قرارداد (تیراژ تضمینی، جنس فولاد، تعداد اصلاحات)
✔️ امکان تست قالب و تحویل نمونه تأییدشده

سؤالات متداول (FAQ)

۱. عمر مفید یک قالب تزریق پلاستیک چقدر است؟
بسته به جنس فولاد و نگهداری، از ۱۰۰ هزار تا بیش از ۲ میلیون ضرب متغیر است. قالب‌های با فولاد سخت‌کاری‌شده عمر بیشتری دارند.

۲. ساخت قالب چقدر زمان می‌برد؟
قالب‌های ساده ۳ تا ۶ هفته و قالب‌های پیچیده خودرویی ۳ تا ۶ ماه زمان نیاز دارند.

۳. تفاوت راهگاه سرد و گرم چیست؟
در راهگاه گرم (Hot Runner)، مذاب همیشه در راهگاه‌ها داغ باقی می‌ماند و ضایعات راهگاه حذف می‌شود؛ هزینه اولیه بالاتر اما در تیراژ بالا اقتصادی‌تر است.

۴. آیا برای تیراژ پایین هم ساخت قالب اقتصادی است؟
برای تیراژهای کم، قالب‌های آلومینیومی، پرینت سه‌بعدی یا ماشین‌کاری مستقیم قطعه گزینه‌های بهتری هستند.

۵. مهندسی معکوس قالب چیست؟
فرآیند اسکن سه‌بعدی یک قطعه موجود و طراحی قالب آن بدون داشتن نقشه اصلی.

جمع‌بندی

قالب‌سازی صنعتی، زیربنای تولید انبوه در دنیای مدرن است؛ صنعتی که ترکیبی از دانش مهندسی، دقت ماشین‌کاری، تجربه و هنر را می‌طلبد. سرمایه‌گذاری در یک قالب باکیفیت، مستقیماً به معنای کاهش هزینه تولید، افزایش کیفیت محصول و موفقیت در بازار رقابتی است.

اگر قصد تولید محصول جدیدی دارید، از همان ابتدا با یک تیم قالب‌سازی متخصص مشورت کنید؛ زیرا بسیاری از مشکلات تولید، ریشه در طراحی نادرست قطعه و قالب دارند و اصلاح آنها پس از ساخت، بسیار پرهزینه خواهد بود.
